aurinkosähkö

Tässä tiiviisti yleisimmin tarvittavat asiat. Virhetilanteista sivun lopussa.

lataussäädin

Lataussäädin huolehtii aurinkopaneelien tuottaman virran viennistä akkuihin ja kulutukseen, ja vahtii ettei akkuja ladata tai tyhjennetä liikaa.
Lataussäädin sijaitsee uunia vastapäätä seinässä.

käyttö

Yleensä lataussäätimeen kosketaan vain mökille tultaessa ja sieltä poistuttaessa: Lataussäätimen keskellä on kaks nappia joista oikeanpuoleista painetaan kerran, jolloin virta kulutuslaitteille avataan / suljetaan.

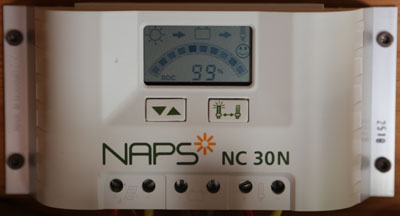

norminäyttö

Yleistilanne: aurinkopaneeli tuottaa sähköä akkuihin ja kulutuslaitteeet ovat käytettävissä. Akkujen varaustilanne näkyy kaarevana palkkina ja prosenttilukuna. Hymiö kertoo että kaikki on hyvin.

muut näytöt

Muihin näyttöihin pääsee painamalla säätimen keskellä olevista kahdesta painikkeesta vasemmanpuolista
näyttää akkujen jännitetason
näyttää aurinkopaneelien tuottaman virran juuri nyt
näyttää latausvirran paneeleilta akkuihin juuri nyt
näyttää kulutuslaitteiden kuluttaman virran tällä hetkellä
näyttää kumulatiivisen kokonaislatausmäärän (99,9 kAh:n jälkeen nollautuu)

asennus

Lataussäätimen asetuksia ei ole tarpeen muuttaa, mutta kirjataan tähän kuitenkin ne asetukset jotka on syytä olla jos jostain syystä laite on palautunu tehdasasetuksiin tms.

Paina vasemmanpuoleista painiketta 3 sekuntia, jolloin eka asetustilan näyttöruutu tulee esiin. Painamalla vasemmanpuoleista painiketta uudelleen pääsee seuraavaan asetusnäyttöön. Kun haluttu asetusnäyttö on esillä, paina oikeanpuoleista painiketta muuttaaksesi asetusta, näyttö välkkyy. Valitse vasemmanpuoleisella painikkeella haluttu asetus. Tallenna muistiin oikeanpuoleisella painikkeella, näyttö lakkaa välkkymästä.

  1. varaustilaohjaus (SOC) / jänniteohjaus (Vol): käytetään SOC'ia
  2. suljetun akun (GEL) / avoimen akun (LI) valinta: käytetään GEL'iä. [Suljetuissa lyijyakuissa elektrolyytti on imeytetty hyytelöön (GEL eli geeli- tai hyytelöakku) tai lasikuitumattoon (AGM = Absorbed Glass Mat).] Meidän akut on AGM-akkuja, ja niihin käytetään tätä GEL-valintaa.
  3. hämäräkytkimen asetus: pois päältä eli OFF

lataussäätimen kytkeminen

Jos pitää tehdä jotain perusteellisempaa jumppaa. Noudata seuraavaa kytkentäjärjestystä:

  1. Kytke akku lataussäätimeen: plus-johdin ja miinus-johdin
  2. Kytke aurinkopaneelit lataussäätimeen: plus-johdin ja miinus-johdin
  3. Kytke kulutuslaitteet lataussäätimeen: plus-johdin ja miinus-johdin

Kytkentöjä purettaessa noudatetaan päinvastaista järjestystä

Jos jotain säätöjä tai kokeiluja haluaa tehdä, niin hyvä (turva)keino on peittää paneelit jollain vilteillä tai jätesäkeillä niin ei pääse virta yllättämään.

virhetilanteet

Yleisin virhetilanne on näytöllä vilkkuva E 13 -virhe. Syntyy esim. kun jotain putoaa jääkaapin taakse tai kun kytkee yllättävän laitteen töpseliin. Virheen sanallinen kuvaus "yhteyskytkentä on katkennut".

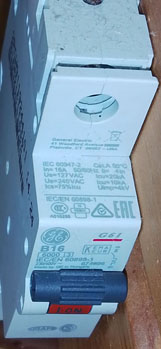

Useimmiten tilanne on se, että jääkaapin takana seinässä oleva automaattisulake on kääntyny pois päältä (kuvassa punanen väri onkin vihree); korjauksena laita kuorma pois ja käännä sulakkeen kytkin ylös (niin että punanen tulee taas näkyviin).
