Dual CS 505-2 -ohjeet

Käyttöominaisuudet

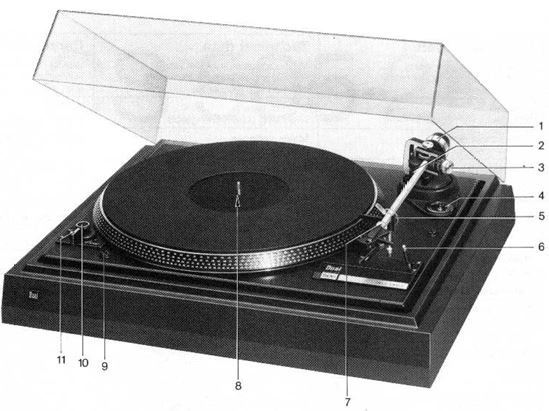

1 Kansi 2 Sarana 3 Äänivarren vastapaino 4 Äänivarren korkeuden säätöruuvi 5 Neulapainon säätö 6 Luistonestoasetus 7 Äänivarren tuki ja lukitus 8 Äänivarren ylösalas-ohjaus 9 Äänilevykotelon kiinnitysruuvi 10 Levylautasen kiinnitysruuvi 11 Kuljetuslukitusruuvi 12 Äänikorkeuden säätö 13 Levylautasen nopeuden säätö

Valmistele soittoa varten

Poista laite ja kaikki lisävarusteet pakkauslaatikosta. Säilytä kaikki pakkausmateriaalit myöhempää kuljetusta varten.

Irrota turvaruuvi, joka joissakin tapauksissa on lisäksi asennettu vasemmalle takapuolelle. Vapauta kuljetuksen lukitusruuvi (kuva 1) kääntämällä niitä myötäpäivään, kunnes ne liukuvat alas noin 15 mm, ja kiristä sitten niitä kääntämällä niitä lisää myötäpäivään. Tällä tavoin levysoitin on jousitettu soittoasentoon (kuva 2/B).
Käännä äänivarren vastapainoa 3 äänivarren takaosassa (kuva 3).

Työnnä kantta 1 saranoiden 2 asennon suuntaisesti niin, että se istuu tiiviisti (avauskulma noin 60°). Tässä asennossa kannen voi irrottaa milloin tahansa.

Äänivarren tasapainottaminen ja äänivarren seuranta- ja luistonestovoiman asettaminen

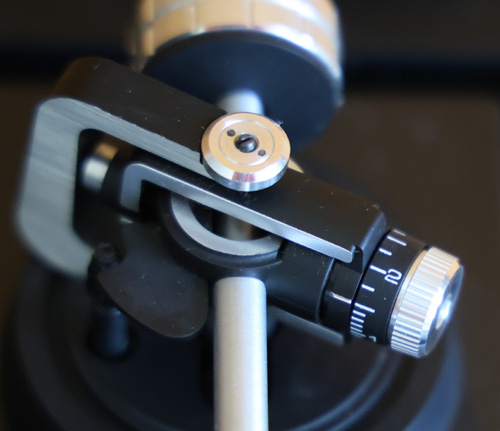

Aseta äänivarren seurantavoiman 5 ja luistoneston 6 säätimet "nolla"-asentoon (osoitin L/H). Poista neulansuojus. Avaa äänivarren lukitus ja siirrä se äänivarren lepotuen yli. Aseta äänivarren ohjausvipu 8 asentoon ⊻ (alas). Pidä äänivartta paikallaan samalla. Tasapainota äänivarsi tarkasti kääntämällä vastapainoa. Äänivarsi on tasapainossa tarkasti, kun se kelluu vapaasti. Aseta äänirasian tarvittava seurantavoima kääntämällä nuppia 5. Sarjaäänirasian ULM 65 seurantavoima = 15 mN = nupin asento 1,5. Huomautus: Jos käytät eri äänirasiaa, katso tarvittavat asetusarvot erillisestä äänirasian tietolehdestä.

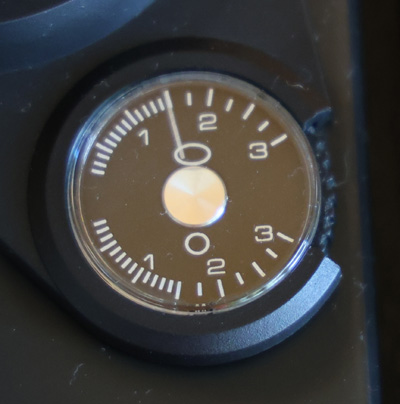

Aseta luistonestolaitteen 6 sopiva arvo seuraavan taulukon perusteella: ○ Asetus pallomaisille piirtimille. ᴑ Asetus kaksisäteisille (elliptisille) piirtimille. Neulanpaino Luistonestoasetus "Kuiva" soitto     "Märkä" soitto 1 = 10 mN 1 0,7 1,25 = 12,5 mN 1,25 0,8 ULM 65 → 1,5 = 15 mN 1,5 1,0 2 = 20 mN 2 1,3 2,5 = 25 mN 2,5 1,8 3 = 30 mN 3 2,1 Luistonestolaite kytkeytyy pois päältä, kun osoitin on asetettu vasemmalle.

Liitäntä verkkovirtaan

Tyyppikilven jännitearvosta riippuen levysoitin on asetettu joko 220–240 V / 50 tai 60 Hz jännitteelle tai 110–125 V / 50 tai 60 Hz jännitteelle.

Laite voidaan liittää myös tiettyjen vahvistimien lisävirtalähteisiin.

Liitäntä vahvistimeen tai vastaanottimeen

Liitä äänikaapelit vahvistimen tai vastaanottimen fonomagneettisiin tuloihin (musta RCA-pistoke = oikea kanava, valkoinen RCA-pistoke = vasen kanava).

Liitä liittimellä varustettu maadoitusjohto vahvistimen takana olevaan maadoitusliitäntään.

Jos stereovahvistimesi tai vastaanottimesi on varustettu 5-napaisilla DIN-fonoliittimillä, levysoittimen liittämiseen tarvitaan erityinen fonoadapteri (Dual-osanumero 262 483). Tämä sovitinkaapeli on saatavilla lisävarusteena valtuutetuilta Dual-jälleenmyyjiltä.

Käynnistys, cueing-säätö

Valitse haluttu levylautasen nopeus 33 tai 45 rpm nupilla 13, poista neulan suojakorkki, vapauta äänivarsi ja aseta se levyn sisääntulouran päälle. Äänivarsi on nyt vaimennettu cue-säätövivulla 8. Aseta cue-säätövipu asentoon ⊻ ja laske se varovasti levyn päälle.

Äänivarsi voidaan nostaa mihin tahansa mielivaltaiseen asentoon - myös lyhyitä soittotaukoja varten - cue-säätövivulla (cue-säätövipu asennossa Levylautanen jatkaa pyörimistä.

Kun cue-säätö on asennossa, neulan korkeutta levyn yläpuolella voidaan säätää noin 6 mm kääntämällä säätöruuvia 4.

Pysäytys

Äänivarsi nousee automaattisesti levyn lopussa ja laite sammuu. Voit myös sammuttaa levysoittimen asettamalla cue-säätövivun asentoon ja asettamalla sitten äänivarren takaisin äänivarren telineeseen.

Kun olet lopettanut levysoittimen käytön, suosittelemme, että asetat äänivarren telineeseen, lukitset sen paikalleen ja laitat neulan suojakorkin takaisin neulan päälle.

Äänenkorkeuden säätö

Molempia kahta vakionopeutta (33 % ja 45 rpm) voidaan säätää äänenkorkeuden säätimellä. Säätö tehdään äänenkorkeuden säätönupilla 12. Säätöalue 33 % rpm:ssä on noin yksi puolisävelaskel (6 %).

Äänikorkeuden säätö ylläpitää nimellisnopeutta ja mahdollistaa tempon ja äänenkorkeuden yksilöllisen säädön. esimerkiksi silloin, kun äänitetyn musiikin korkeuden on vastattava elävää soitinta tai kun äänityskohdan on vastattava elokuvakohtauksen pituutta.

Valittu levysoittimen nopeus voidaan tarkistaa levysoittimen ulkoreunassa olevan stroboskoopin avulla. Jos tämä valaistaan ​​vaihtovirralla toimivalla valolla, halutun levysoittimen nopeuden pyöreiden pisteiden asteikko näyttää pysähtyneen – vaikka levysoitin liikkuu – jos levysoittimen nopeus on säädetty oikein.

1. stroboskooppirengas = 45 rpm 50 Hz:n verkkotaajuudella
2. stroboskooppirengas = 45 rpm 60 Hz:n verkkotaajuudella
3. stroboskooppirengas = 33 rpm 50 Hz:n verkkotaajuudella
4. stroboskooppirengas = 33 rpm 60 Hz:n verkkotaajuudella

Äänirasian vaihto ja asennus

Äänirasian tilalle tai laitteisiin, joissa ei ole äänirasiaa, voidaan asentaa 1⁄2 tuuman äänirasia, jonka nettopaino on 2,5...8 g. Dual-lisävarustevalikoima tarjoaa sopivia äänirasioita.

Löysää ruuvia 9 ja irrota äänirasia vetämällä sitä eteenpäin. Irrota äänirasia löysäämällä kaksi kiinnitysruuvia. Vedä irti äänirasian liitäntäjohto. Kiinnitä uusi äänirasia ensin löysästi äänirasiaan. Kiinnitä liitäntäjohdot äänirasian liitäntätapilla.

Aseta äänirasia äänivarteen ja kiinnitä ruuvi 9. Leikkaa käyttöohjeen sivulta 18 kokoamisohjeet ja aseta ne äänivarren laakerin ja äänirasian väliin. Säädä nyt äänirasia äänirasiaan nähden samansuuntaisesti siten, että neula on täsmälleen linjalla 221 mm:n etäisyydellä.

Neula

Neula kuluu luonnollisesti soittoaikana. Siksi suosittelemme säännöllisiä tarkastuksia, jotka tulisi suorittaa vähintään 300 soittotunnin jälkeen timanttikärkisten neulojen tapauksessa. Jälleenmyyjäsi tekee tämän mielellään puolestasi maksutta. Kuluneet tai vaurioituneet (lohkeilleet) neulat vahingoittavat levyjä. Käytä siksi vain äänirasian teknisissä tiedoissa suositeltuja neulatyyppejä. Muut neulat aiheuttavat usein kuultavia laadun heikkenemisiä ja levyjen kulumisen lisääntymistä. Irrota neula vetämällä sitä vinosti alaspäin.

Asettaaksesi neulan paikalleen, noudata ohjeita käänteisessä järjestyksessä (kuva 5).

Levylautasen irrottaminen

Levylautanen on kiinnitetty keskellä olevan koristerenkaan 10 avulla. Levylautasen irrottamiseksi paina rengasta hieman alaspäin ja käännä sitä noin 60° oikealle, kunnes se irtoaa huomattavasti. Levylautanen voidaan nyt irrottaa.

Levylautasen kiinnittämiseksi aseta koristelevy takaisin paikalleen, paina sitä hieman alaspäin ja käännä sitä noin 60° vasemmalle.

Käyttöhihnan vaihtaminen

Vetohihnan vaihtamiseksi levylautanen on irrotettava (katso kohta "Levylautasen irrottaminen").

Irrota litteä hihna käyttöhihnapyörästä ja levylautasen hihnapyörästä ja aseta uusi tarkkuuslitteä hihna levylautasen hihnapyörän hihnapinnalle.
Tärkeää! Mattapuolen (hiotun) on oltava ulospäin!

Nosta litteä hihna (tarvittaessa pahviliuskalla) hihnapyörän pinnalta ja aseta se moottorin käyttöhihnapyörän päälle. Varmista, että litteä hihna kulkee ohjaushaarukan sisällä koskettamatta toisiaan.

Myöhempi kuljetus

Varmista, että äänivarsi on lukittu ja neulan suojus kiinnitetty uudelleen. Irrota myös kuljetuksen varmistusruuvit kääntämällä niitä vastapäivään, vedä ne sitten ylös ja kiristä ne uudelleen kiertämällä niitä edelleen, jotta runko pysyy tukevasti kiinni alustassa (kuva 2/A). Äänivarren vastapaino on irrotettava.

Sähköturvallisuus

Laite on radio- ja vastaavia laitteita koskevien kansainvälisten turvallisuusmääräysten (IEC 65) ja ETY-direktiivin 76/499/EWG mukainen.
